ATAG Energion M Hybrid-Zone ODM50

Hybride Monoblock
5% COP (A7/W35)
5 kW (A7/W35)
38 dB(A) (A7/W35) op 5m

Energion M Hybrid-Zone ODM50

Aanbieding

Specificaties

Omschrijving

Subsidie

Downloads

Warmte Compleet Montage

De ATAG Energion M Hybrid-Zone ODM50

Over de vernieuwde ATAG Energion M Hybrid Zone ODM50 | Lucht/water-warmtepomp

De ATAG Energion M Hybrid Zone ODM50 is dé warmtepomp van ATAG. Deze hybride warmtepomp werkt samen met de ATAG i28CZ cv-ketel, deze samenwerking zorgt in veel gevallen voor een besparing van 70% op uw gasverbruik. Daarmee is deze warmtepomp erg interessant voor woningen die nog niet helemaal geïsoleerd zijn en nog met hoog temperatuur verwarmingen werken. Deze ATAG Hybride warmtepomp is gewoon toe te passen!

Veelzijdig, helemaal ATAG

Deze hybride warmtepomp van ATAG is daarmee perfect geschikt voor de bestaande woningen met radiatoren en andere verwarmingen die een hoge watertemperatuur nodig hebben om hun werking te behouden. Met deze ATAG hybride warmtepomp zal de warmtepomp vooral de verwarming van de woning voorzien, en als de warmtepomp dat niet meer aankan dan helpt de cv-ketel mee. Deze ATAG warmtepomp kan namelijk tot 60ºC verwarmen, dat is soms net te weinig in woningen die nog met radiatoren verwarmen. Maar in de afgelopen jaren zien we dat steeds meer woningen al goed geïsoleerd zijn waardoor deze ATAG Energion M Hybrid Zone goed zijn werk kan doen en de cv-ketel het op een laag pitje kan zetten.

All-Electric Ready

Helemaal klaar voor de toekomst! De ATAG hybride warmtepompen zijn een goede tussenstap voor uw woning voordat u overstapt naar een all-electric systeem. Deze buitenunit kan namelijk worden gebruikt om weer aan te sluiten op een externe warmwaterboiler, zo werkt het hele systeem als een all-electric warmtepomp. Dit werkt wel enkel als de warmtepomp groot genoeg is om de hele woning op zich te nemen, in de hybride situatie. Daarnaast is deze warmtepompinstallatie ook aan te sluiten op bestaande PV-panelen/zonne-energie zodat je je warmtepomp nog duurzamer kan laten werken. In deze situatie zorgen uw zonnepanelen voor de stroom, die vervolgens uw warmtepomp buitenunit laten werken!

Hoog comfort & compact

Ook het hoge rendement (COP 5,0) en warmwater comfort in deze hybride opstelling is een echte must-have voor iedere woning. Ook de compacte binnenunit module en buitenunit maken de warmtepomp bijzonder veelzijdig, hij past in bijna iedere situatie. Zo kunnen wij van Budgetketel ook uw woning helpen met verduurzamen!

Specificaties

PLUSPUNTEN

Betaal na installatie
Met Warmte Compleet Contract (+8,99 p/maand)

ALGEMEEN
Merk	ATAG
Type	Energion M Hybrid-Zone ODM50
Soort	Warmtepomp
Uitvoering	Hybride
Warmwater (combi-systeem)
Model (mono/split)	Monoblock
Vermogen verwarming A7/W35 ΔT 5K (kW)	5
COP bij A7/W35 ΔT 5K (kW)	5
Vermogen verwarming A-7/W35 ΔT 5K (kW)	5
COP bij A-7/W35 ΔT 5K (kW)	2,9
Koelvermogen bij A35/W18 ΔT 5K (kW)	4,6
EER bij A35/W18 ΔT 5K	4,6
DIMENSIES BUITENUNIT
Hoogte (mm)	756
Breedte (mm)	1016
Diepte (mm)	350
Gewicht (kg)	66
Spanning 230v 1~/N/PE
Afzekerwaarden (A)	20-C A
GELUID
Geluidsvermogen	Zie documentatie *
Geluidsvermogen A7/W35 (dB(A))	55
Geluidsvermogen A7/W35 Q2 op 5 meter afstand (dB(A))	38
ENERGIELABEL
Energieklasse verwarming 35℃
Energieklasse verwarming 55℃
DETAILS BINNENUNIT
DIMENSIES BINNENUNIT

* Raadpleeg de technische documentatie voor alle geluidsvermogen informatie.

Disclaimers

Standaard montage hybride warmtepomp

Deze nieuwe warmtepompinstallatie wordt vakkundig geïnstalleerd door onze warmtepomp specialist, met ruim 20 jaar ervaring in warmtepomptechniek verzekeren wij u van het juiste advies, kennis en kunde om van de ingewikkelde warmtepomptechniek een installatie te maken welke uitstekend past in uw situatie . Deze offerte gaat uit van een levering en installatie een hybride warmtepompinstallatie op basis van standaard montage, de standaard montage omvat het volgende;

Cv-/combiketel

Mits anders vermeld wordt de hybride warmtepompinstallatie aangesloten op uw bestaande cv-ketel, uw bestaande cv-ketel gaat dus samenwerken met de warmtepomp waarbij de warmtepomp de eerste warmtebron wordt en de cv-ketel de tweede. Een hybride warmtepomp heeft meestal een vermogen van ongeveer 50-60% van het totale vermogen, dit is dus niet voldoende om bij hele strenge winters alleen de woning te kunnen verwarmen, de cv-ketel zal in een dergelijk geval de rest doen. Of deze hybride warmtepomp ook 50-60% van het vermogen kan leveren zal moeten blijken uit onze warmteverliesberekening.

Cv-/combiketel opties

Verplaatsen cv-ketel i.v.m. onvoldoende ruimte, € 175,00
Nieuwe combiketel, € (meerprijs afhankelijk van type)

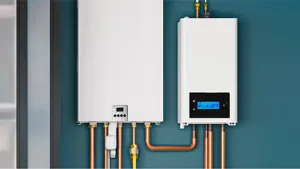

De nieuwe regel-/ binnenunit

Wordt geplaatst aan de cv-ketel gemonteerd en aangesloten, dit zal ervoor zorgen dat beide systemen goed op elkaar inspelen en efficient de energie kwijtkunnen in uw verwarmingscircuit.

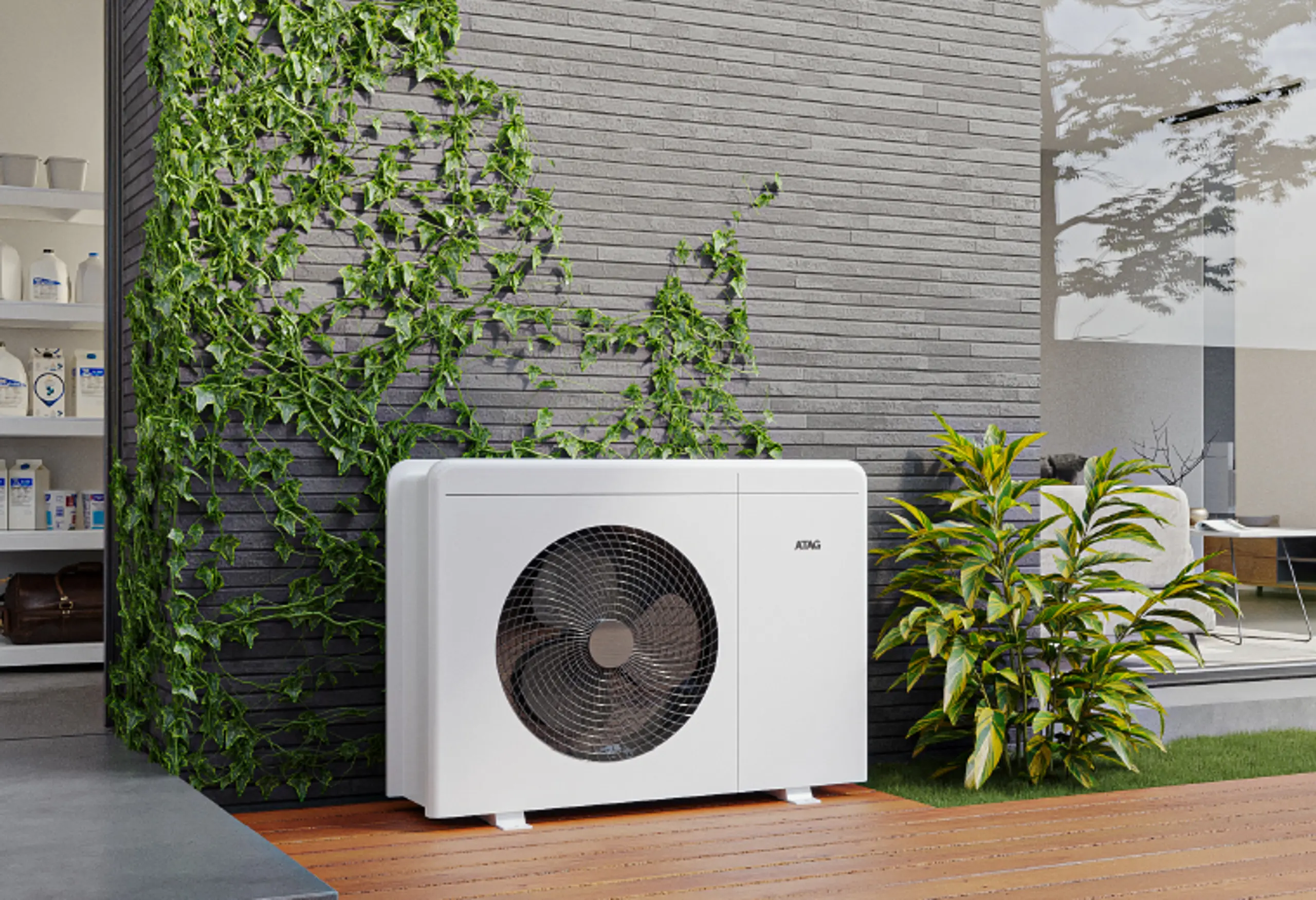

De warmtepomp buitenunit

Wordt geplaatst op rubberen Big-Foot montagebalkje op de grond of platdak. Tussen de binnen en de buitenunit wordt standaard tot 7.5 meter hoogwaardige geïsoleerde leidingen aangebracht ervan uit gaande dat het leidingwerk vanaf de warmtepomp naar de binnenunit door één enkele muur elkaar kunnen komen.

Communicatieverbinding tussen binnen- en buitenunit

Hiervoor wordt een afgeschermde communicatiekabel aangebracht en aangesloten

De elektrisch aansluiting van de warmtepomp buitenunit

Wordt door onze monteur aangesloten op de aanwezige en/of door u aangebracht werkschakelaar;

Voor de buitenunit is afhankelijk van het type uitvoering (in de regel tot 7kW) een 230v/16A gezekerde aansluiting nodig die is voorzien van een werkschakelaar. Voor de grotere type uitvoeringen is een elektrische aansluiting nodig van 400V/16A (3-fase krachtstroom) welke is voorzien van een werkschakelaar

De elektrisch aansluiting van de warmtepomp binnenunit

Wordt door onze monteur aangesloten op de aanwezige 230V wandcontactdoos waar ook de cv-ketel op is aangesloten. Er is geen extra groep nodig.

Buitenvoeler

De warmtepomp werkt in de meeste gevallen op basis van een buitentemperatuur regeling, ook wel een weersafhankelijke regeling, deze regeling werkt samen met de kamerthermostaat en zorgt voor de juiste cv-watertemperatuur bij hogere of lagere buitentemperaturen. Indien vantoepassing zullen wij deze monteren op een schaduwrijke plaatst.

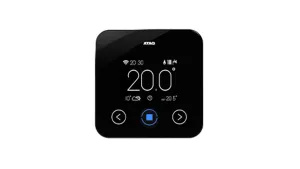

In de woonkamer

Wordt zoals in de product omschrijving geleverd en geinstalleerd waar de huidige thermostaat is gemonteerd en op op de bestaande thermostaatkabel vanaf de cv-ketel.

Inbedrijfsstelling van de warmtepomp

Als alle werkzaamheden zijn uitgevoerd, kan de installatie worden afgerond;

Het vullen van het verwarming en warmtepomp circuit;
Het nauwkeurig ontluchten van de installatie;
Het opstarten van de installatie;
Instellen van de regeling;
Proefdraaien, meten en controleren
Controleren op lekkages
Uitleg en instructie

Service, onderhoud en servicebeheer op afstand

Een warmtepomp is niet ingewikkeld maar werkt anders dan een cv-ketel, heeft vaak wat meer nazorg nodig. Iedere woning is anders en reageert anders op watertemperaturen. Wij willen onze werkzaamheden zo perfect mogelijk uitvoeren en na installatie u de beste zorg kunnen geven. Naast een service- en onderhoudscontract vinden wij servicebeheer op afstand een zeer belangrijk optie om u onder bepaalde omstandigheden snel en onafhankelijk van de tussenkomst van één van onze servicemonteurs bij ter plaatse op afstand bepaalde instellingen aan u systeem te kunnen doen die nodig zijn om b.v. het systeem te optimaliseren naar uw wensen en gebruik. Uiteraard enkel als u hierom vraag.

Online service- en communicatiemodule
Wordt door ons standaard geleverd, gemonteerd en geprogrammeerd en aangemeld op het serviceplatform van de fabrikant van uw warmtepomp. Gratis 12 maanden monitoring, servicebeheer op afstand is standaard inbegrepen en met een service en onderhoudscontract ook na 12 maanden gratis.

De levering en installatie bestaat ook uit de volgende onderdelen

Reflex Premium expansievat, warmtepomp uitvoering;
Veiligheidsgroep (overstort- veiligheidsventiel beveiliging);
Spirotech topkwaliteit installatie- vuilfilter en luchtbellenscheider, uitvoering Spirotrap MB3 ter bescherming tegen corrosie en vervuiling van de buitenunit en (automatisch) ontluchter(s) afhankelijk van opstelling en indien benodigd;
Kogelafsluiters indien nodig;
By-pass ventiel;
Inlaat- veiligheidscombinatie 8bar (alleen bij combi-uitvoering)
Cv- vul-/aftapkraan met gewapende vul-slangset;
Ontkoppelingsbuffervat, 18 tot 120 liter, geplaatst in serie;
Afhankelijk van het merk en type wordt een ontkoppelingsbuffer geplaatst welke voldoet aan de minimale eis van uw verwarmingssteem. Is uw installatie voorzien van een naregeling dan dient buffer parallel te worden aangesloten, hiervoor is de optie Parallele buffervat aansluiting te worden geinstalleerd;
Benodigde leidingvoelers en sensoren;
Data- en communicatiemodule of regeling, lees meer over bij Service, onderhoud en servicebeheer op afstand.
